AIBIM_Cost Estimator (DD)

AIBIM_Cost Estimator(DD) 프로그램은 BIM 데이터를 기반으로 철근과 마감 공사의 자동 수량 산출 및 산출서 추출 기능을 제공합니다. 이를 통해 실시 설계 단계에서 물량을 사전 검토하여, 설계 변경에 따른 예산 조정이 용이해집니다.

AIBIM_Cost Estimator (DD)
Trial Version 설치하기
AIBIM_Cost Estimator (DD)
User Guide Book 다운받기
AIBIM_Cost Estimator (DD)
Example File 다운받기

본 영상은 BIM 객체 기반의 자동 물량 산출 시스템을 소개합니다.

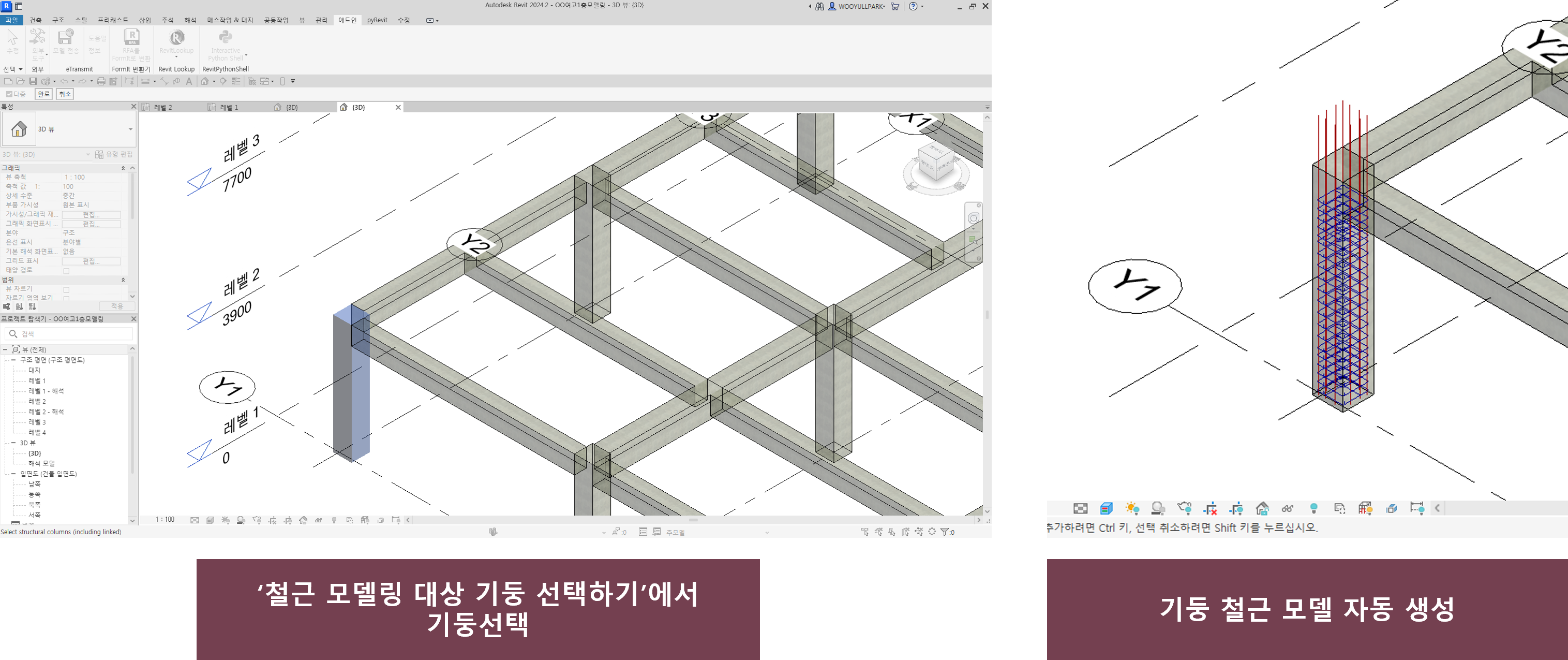

구조 부재 일람표와 BIM 객체를 바탕으로 설정된 산출식에 따라 철근 물량이 자동으로 계산됩니다.

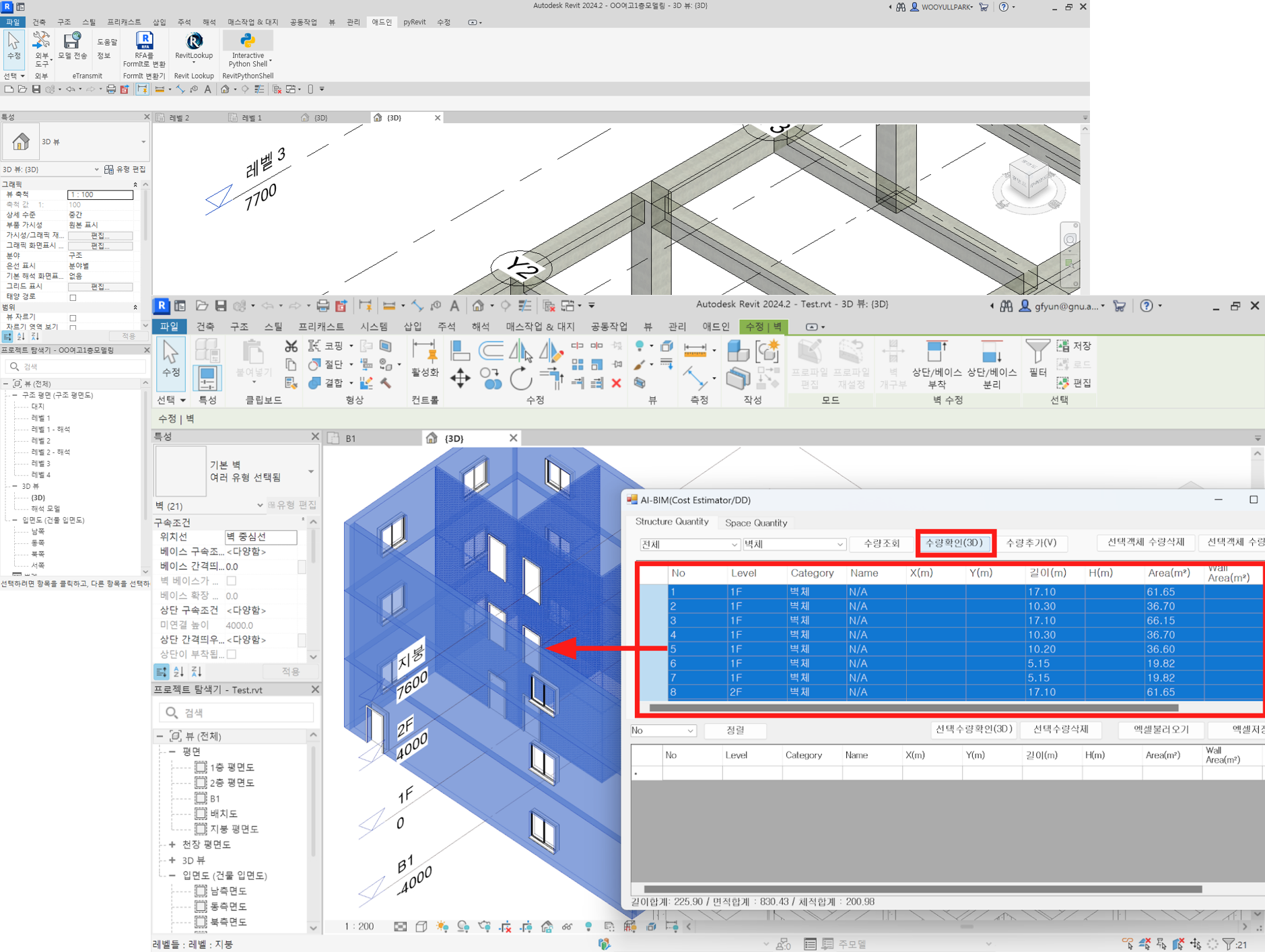

설계자는 철근 및 마감 물량을 자동 산출하여 조기에 수량 산출서를 출력할 수 있으며, 설계 변경 시 실시간으로 물량이 자동 업데이트됩니다.

AIBIM_Cost Estimator (DD) 사용 예제

RebarModeler

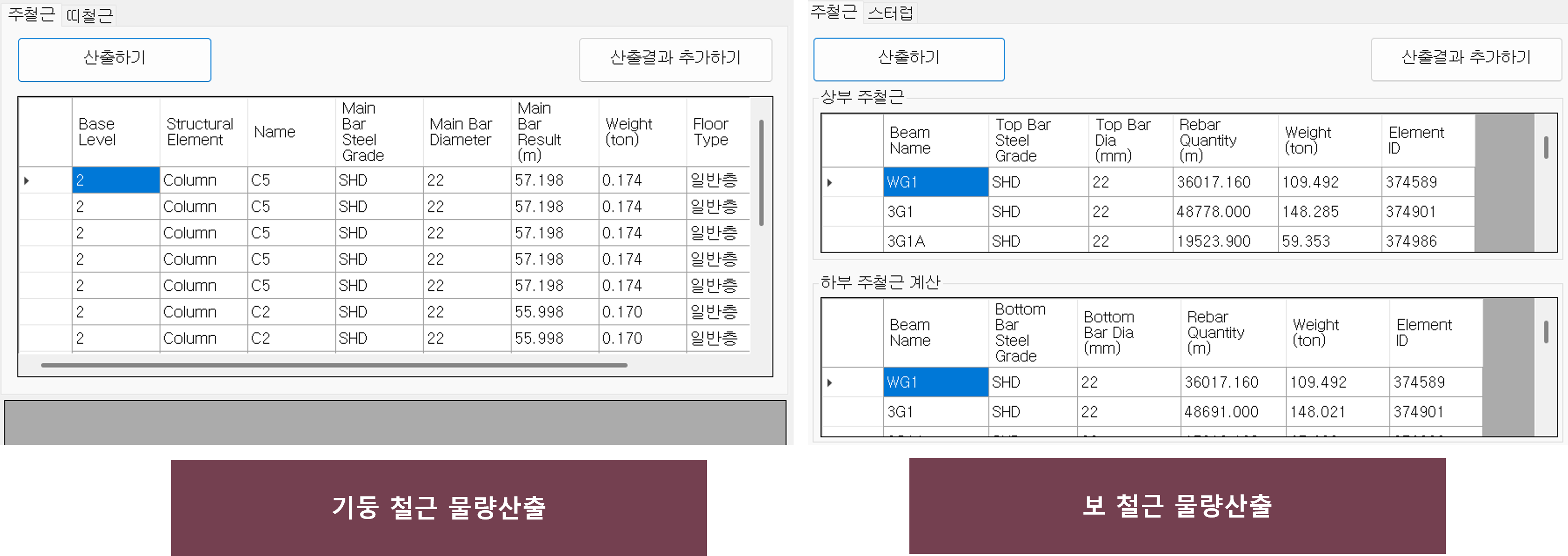

BIM객체정보기반 철근 자동 물량산출 시스템

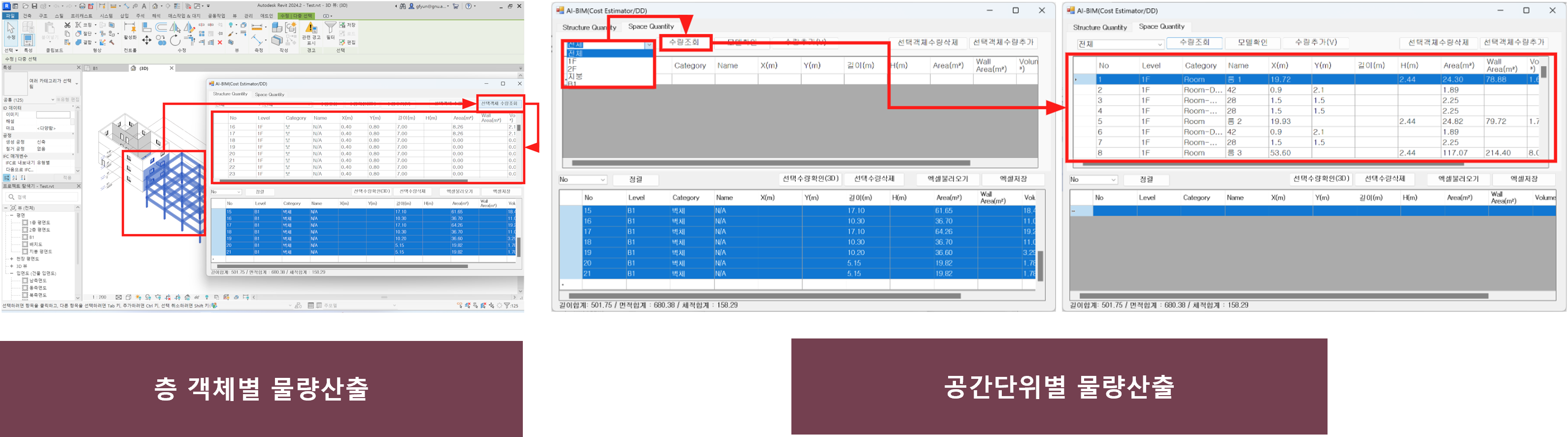

마감공사 수량산출 모듈 시스템

자주 묻는 질문

RebarModeller에서는 피복두께를 설정할 수 있는 기능을 만들지 않고, Revit에서 설정한 값을 불러와서 연산을 합니다. 따라서 RebarModeller를 실행하기 전에 Revit에서 부재별 피복두께를 설정하시면 됩니다.

BIM에서 구조부재로 모델링되어야 하며, 구조설계도서의 중심선을 기준으로 콘크리트의 부재치수 및 위치가 정확하여야 합니다. 특히 부재간의 연결성에 대한 판단을 위해, 설계도서 간에 부재의 중심선이 상이하더라도, 실제로 연결되는 부재일 경우 임의로 중심선을 동일선상에 놓아 모델링을 진행하여야 합니다.

선택한 객체를 삭제할 경우, 시스템에서는 테이블 데이터(산출된 수량 정보)에서만 해당 항목이 제거됩니다. 원본 3D 모델 데이터는 변경되지 않습니다. BIM 모델 자체를 유지하면서 수량 정보만 효율적으로 관리할 수 있습니다.

시스템은 입력된 모델링 데이터를 기반으로 수량을 산출하기 때문에 산출된 값의 정확성은 모델링의 정합성에 크게 의존합니다. 만약 오류가 발생한다면 이는 대부분 BIM 모델링 과정에서의 불완전한 데이터(예: 객체 누락, 잘못된 좌표값, 중첩된 요소 등)로 인해 발생합니다.
