AIBIM_Rule Checker

BIM 기반으로 인허가 법규에 대한 자동 품질 검토를 수행하여 건축 인허가 신청 전에 설계의 적합성을 확인할 수 있도록 지원합니다.

AIBIM_Rule Checker
Trial Version 설치하기
AIBIM_Rule Checker
User Guide Book 다운받기
AIBIM_Rule Checker
Source File 다운받기

본 영상은 AIBIM_Rule Checker를 활용해 IFC 모델을 기반으로 관련 법규를 자동 검토하는 방법을 소개합니다.
이 시스템은 추가된 속성 정보를 바탕으로 내화 구조와 불연 재료를 평가하고, 모델 보완 기능으로 필요한 정보를 신속하게 수정할 수 있습니다.
대화형 인공지능을 통해 법규 평가 방식을 설명하고 평가 기준을 변경할 수 있으며,

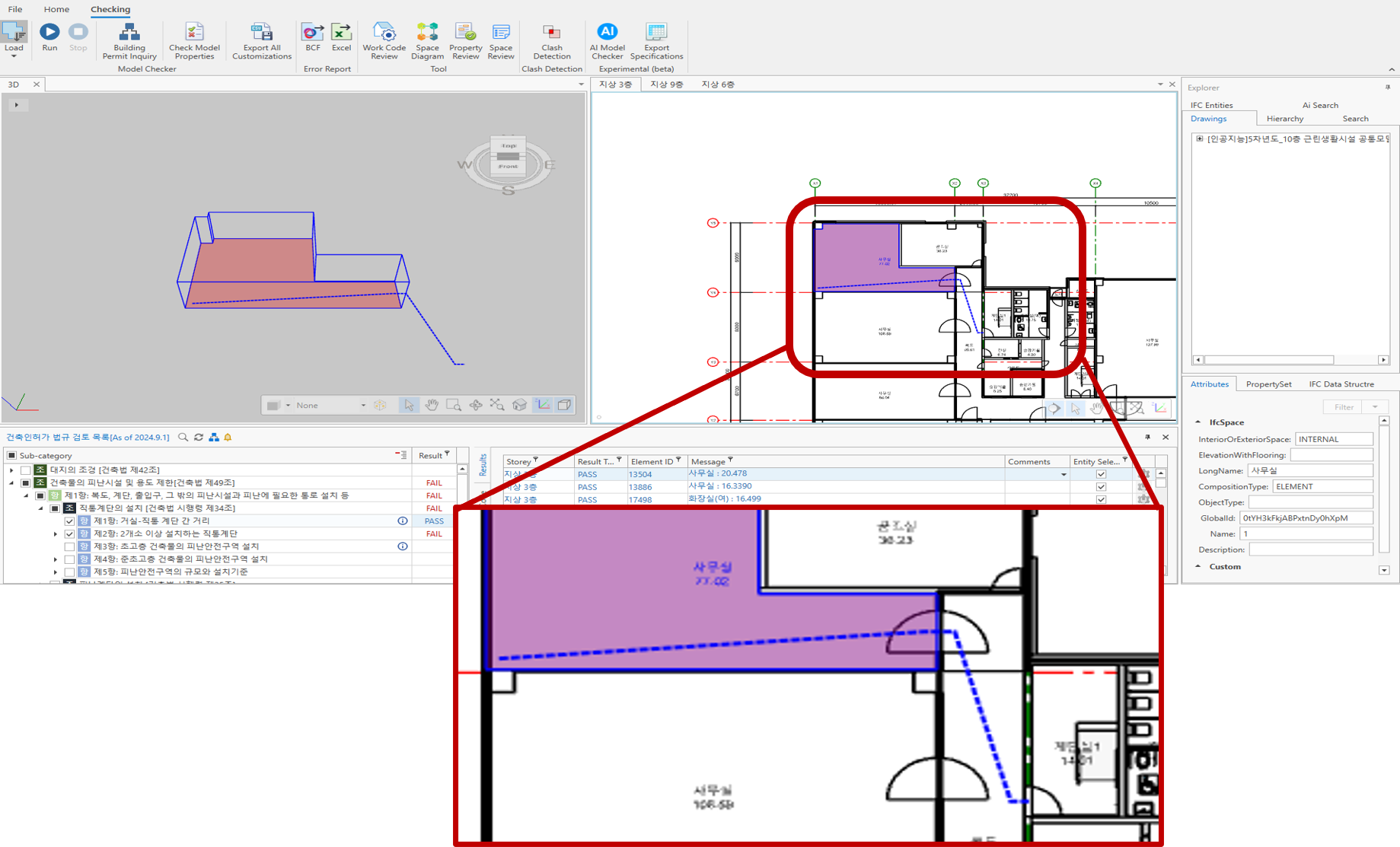

법규 검토 후 PASS/FAIL 결과를 확인하고 FAIL 항목에 대한 상세 정보를 2D 및 3D 뷰로 제공하여 논의와 검토에 활용할 수 있습니다.

AIBIM_Rule Checker 사용 예제

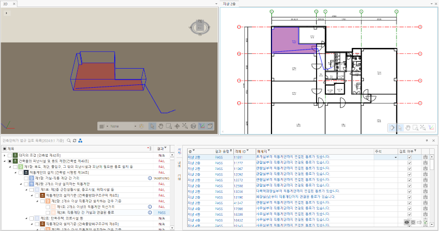

법규 자동 검토
-2D 및 3D 검토 결과 확인

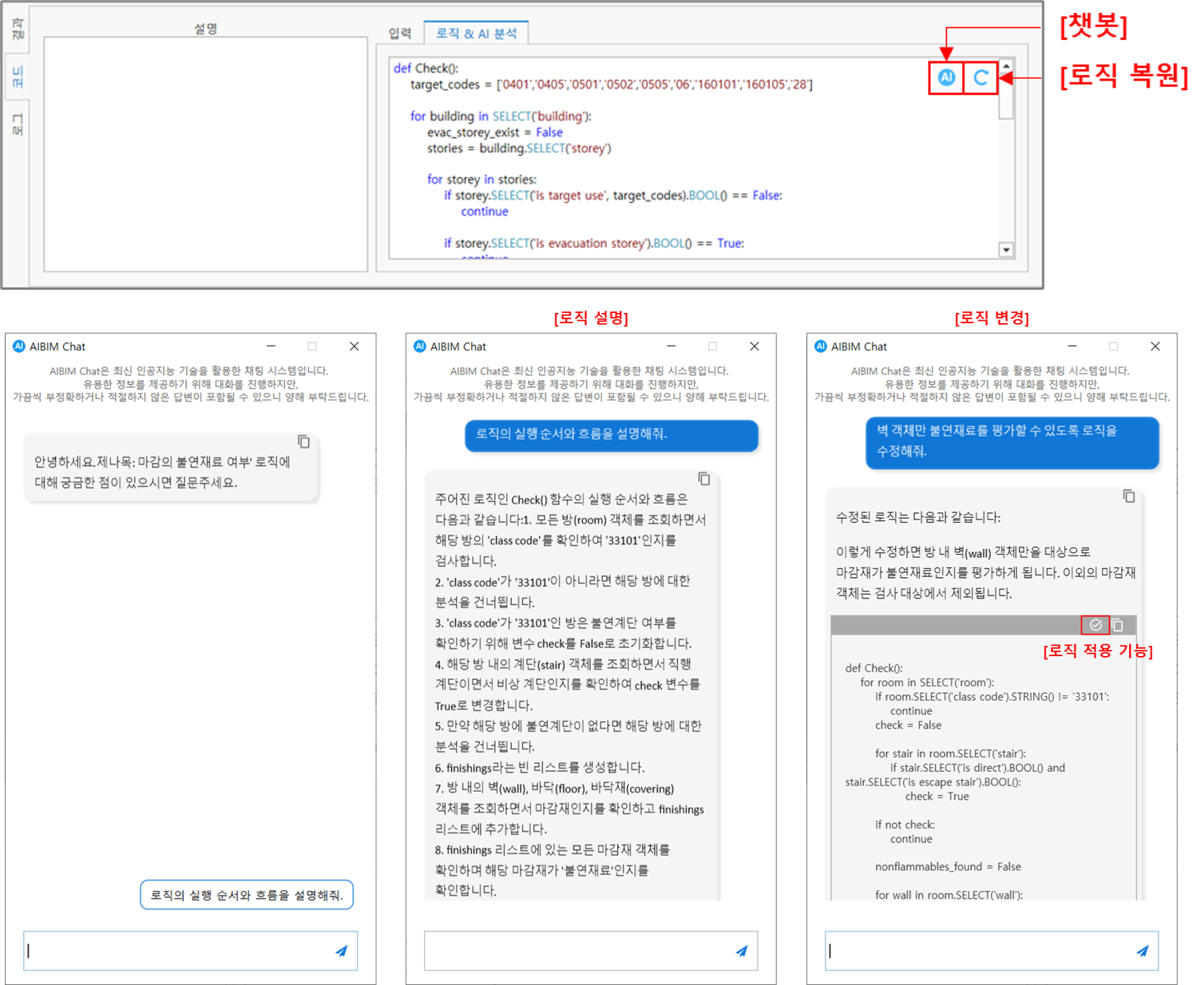

지능형 챗봇
-검토로직 해설, 수정 및 변경 가능

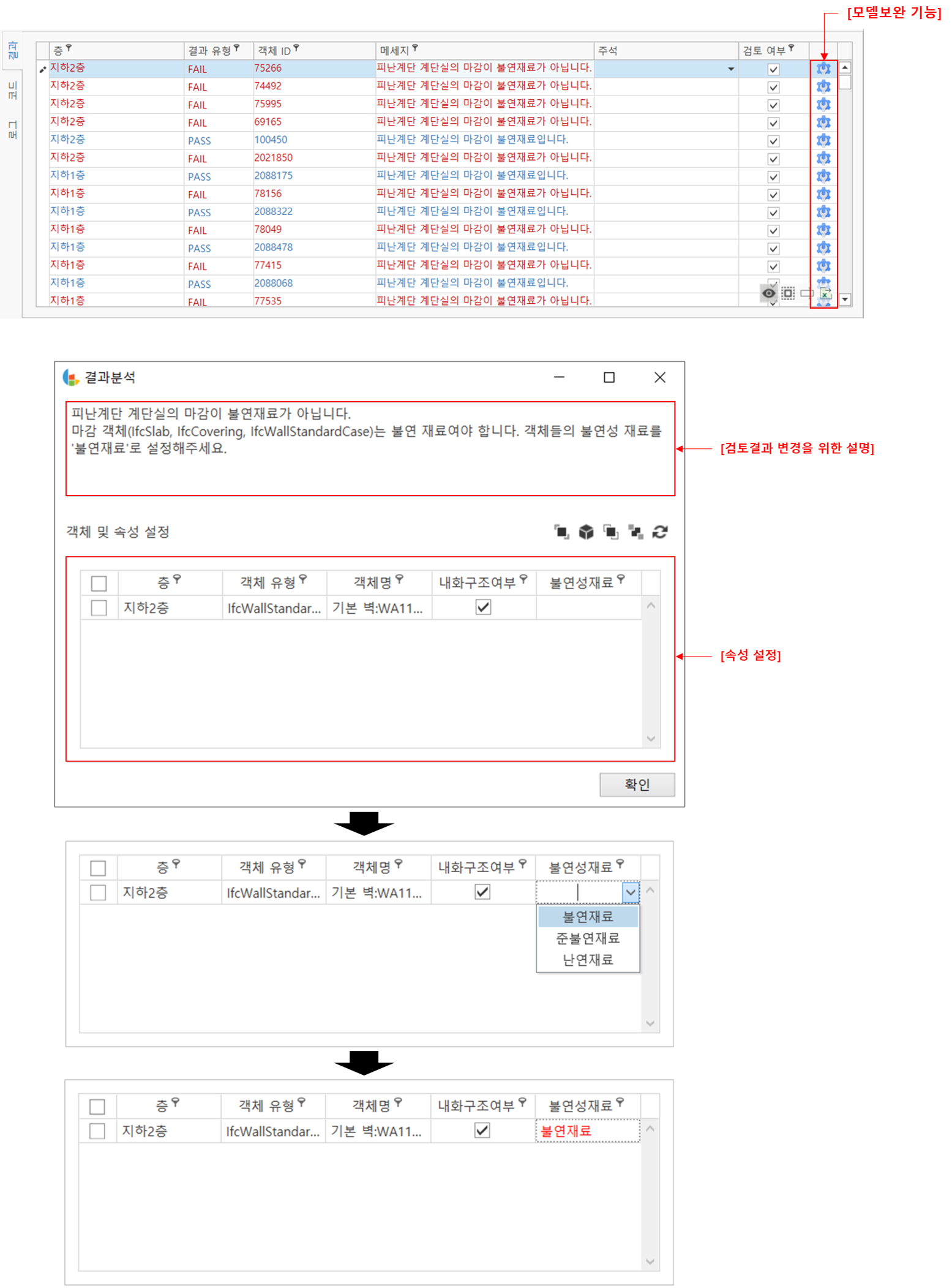

모델 보완 기능

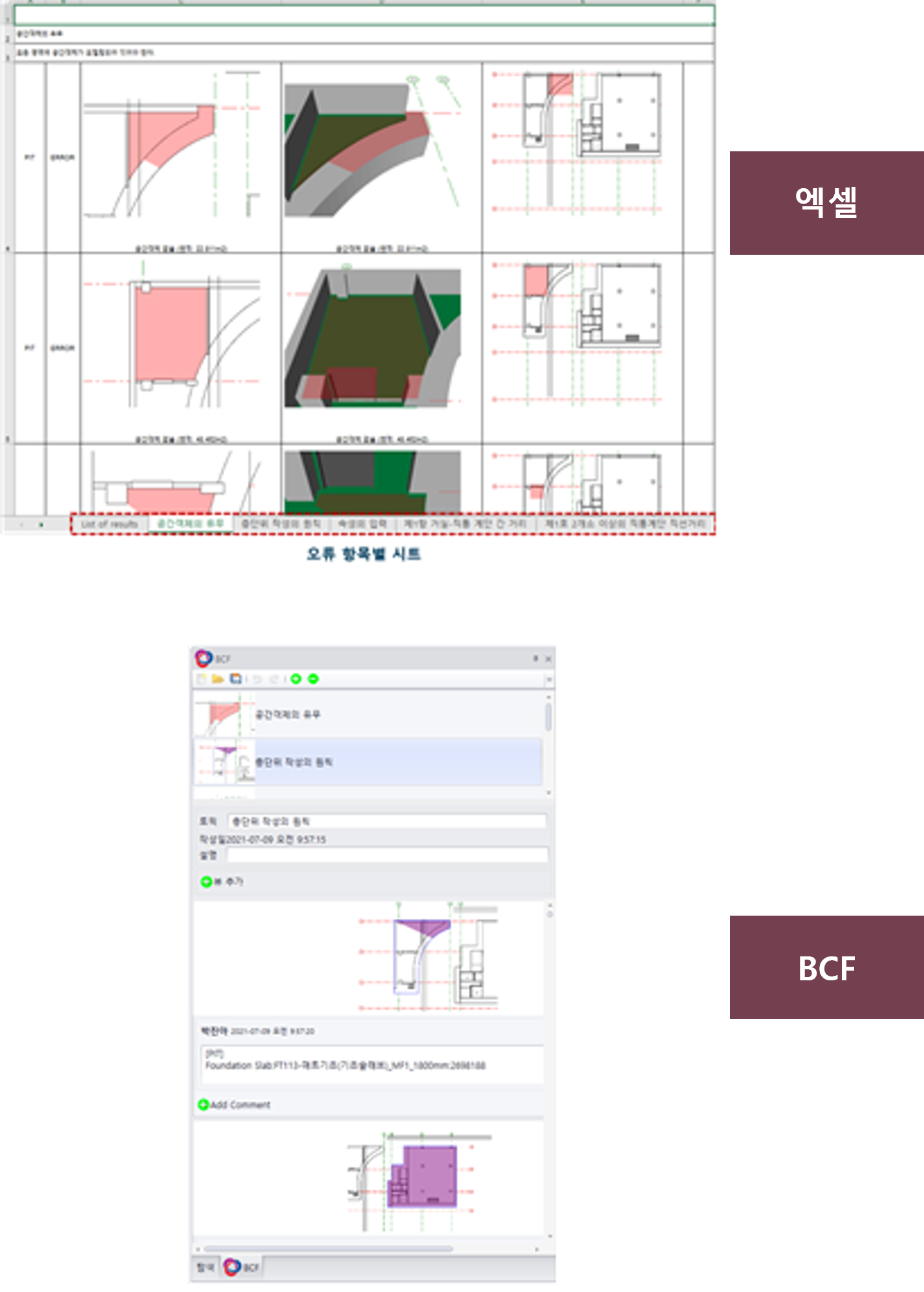

보고서 자동 생성

자주 묻는 질문

BIM 모델에서 IFC 파일로 내보낼 때 Export Property Sets 옵션을 반드시 체크해야 합니다.

법규 자동화 검토에는 ‘BIM 데이터 품질 검토’와 ‘인허가 법규 검토’가 존재합니다. ‘BIM 데이터 품질 검토’는 ‘인허가 법규 검’토 이전에 형상이나 속성정보가 적절하게 작성되어 있는지 사전에 검토하는 것이며, 이를 수행하지 않고 ‘인허가 법규 검토’를 진행할 경우 해당 경고 메시지가 뜹니다.

법규 자동화 검토를 수행하기 위해서는 BIM 모델 작성 시 법규 관련 속성정보(공간분류코드, 용도분류코드, 내화구조여부 등)를 추가할 필요가 있습니다. 또한, AIBIM-Rule Checker에서는 속성정보를 자체적으로 수정/추가할 수 있는 모델보완 기술을 가지고 있기 때문에 BIM 모델 작성 시 속성정보를 추가하지 않더라도 프로그램 내에서 속성정보를 수정/추가 진행할 수 있습니다.

법규 자동화 검토 항목 중 ‘거리 검토’와 관련된 항목은 여러 가지 경우의 수를 분석하여 검토 결과를 도출하기 때문에 다소 시간이 걸릴 수 있습니다.

모델보완 기술은 공간분류코드, 용도분류코드, 내화구조여부 등 법규 검토에 활용되는 속성정보만을 수정할 수 있습니다. 따라서 객체의 형상이나 위치는 모델보완 기술을 통해 수정할 수 없으며, 이는 BIM 모델에서 직접 변경할 필요가 있습니다.

문의처

■ 개발기관 : 경희대학교
■ 메일주소 : ehdduddl345@khu.ac.kr

■ 개발기관 : (주)코스펙이노랩
■ 메일주소 : elena@inno-lab.co.kr
