인공지능 설계 도구로 혁신을 경험하세요!

AIBIM_Data Generator (Arch)

하나의 파노라마 이미지를 활용하여 여러 분할 이미지와 공간 탐색 영상, 객체 정보 및 텍스트 설명을 동시에 추출할 수 있는 프로그램으로, 이를 Arch360Processors라 명명합니다.

AIBIM_Data Generator (Arch)
Trial Version 설치하기
Data Generator (Arch)
User Guide Book 다운받기

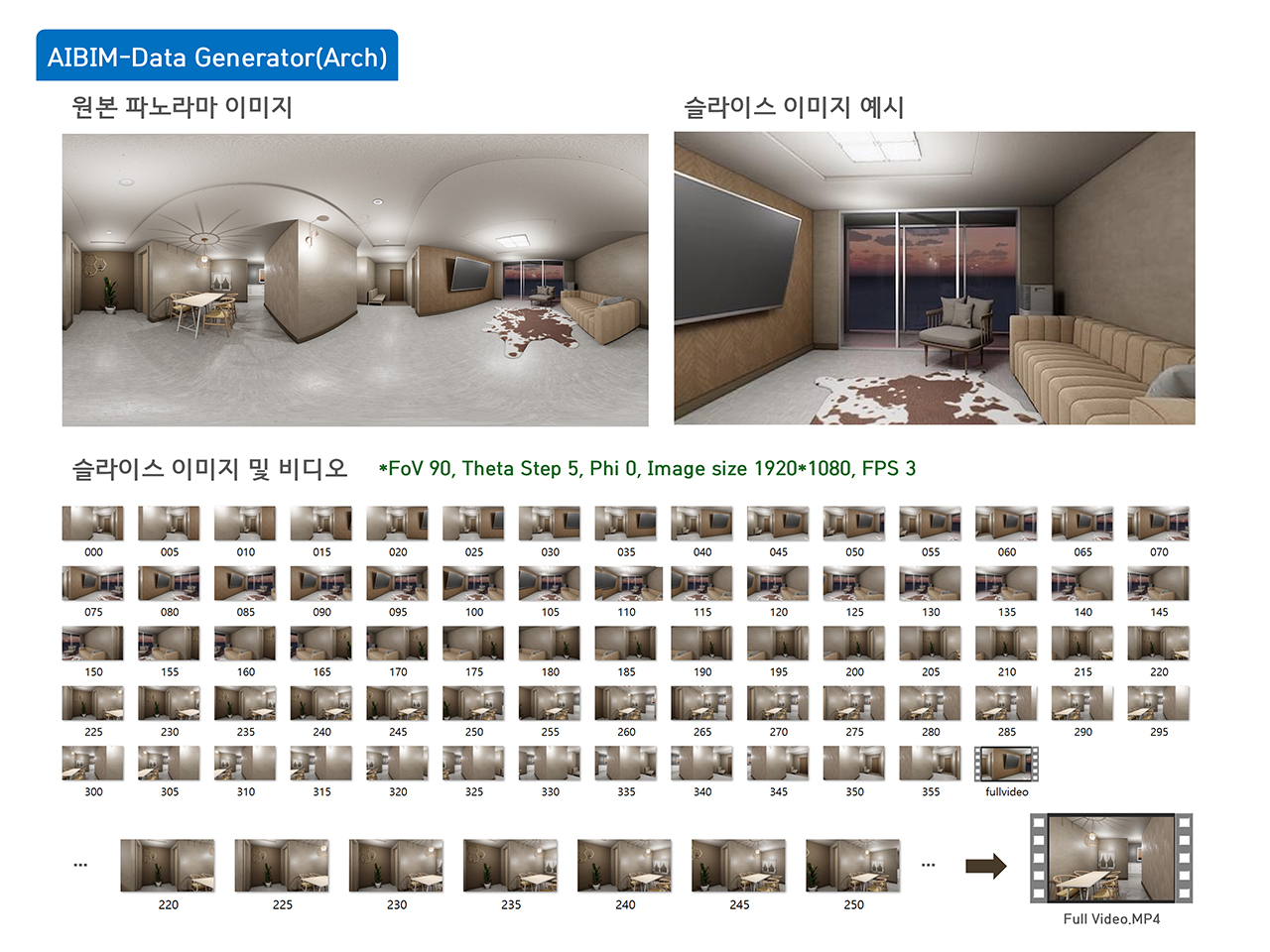

본 영상은 Arch360Processors가 360도 파노라마 이미지를 자동 분할하고 객체 인식 및 데이터 분석을 지원하는 방법을 설명합니다. Web-UI를 통해 작업을 자동화하여 대규모 데이터 처리에 최적화되어 있으며, 다양한 화각과 각도 설정을 제공하여 여러 시점에서 볼 수 있는 영상으로 분할 이미지를 생성합니다. 또한, AI 모델과 결합하여 건축 시각화 데이터의 생성과 분석을 효율적으로 수행할 수 있습니다.

AIBIM_Data Generator (Arch) 사용 예제

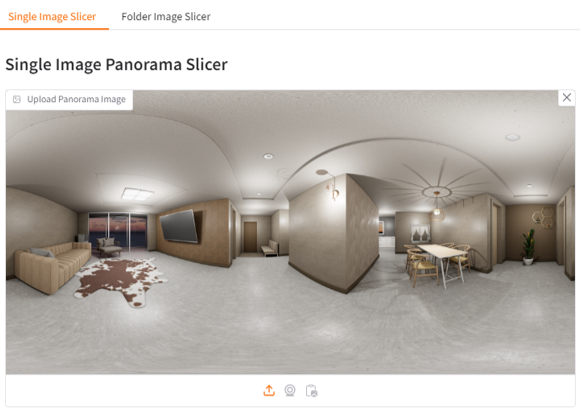

이미지 업로드

시야각 조정

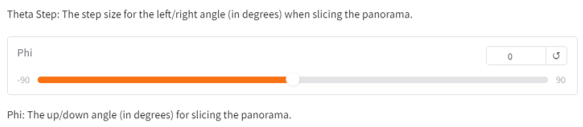

이미지 좌우 회전 간격 조절

시야각 조정

초당 프레임 수 조정

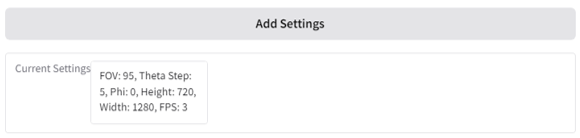

파라미터 설정값 누적

이미지 분할

자주 묻는 질문

360도 파노라마 이미지의 수집 경로는 1) 직접 촬영: 360 카메라 또는 스마트폰으로 촬영한 이미지, 2) 렌더링 이미지: ENSCAPE 등 렌더링 프로그램에서 생성한 이미지, 3) 스캔 이미지: Matterport 등 스캔 프로그램을 사용하여 추출한 이미지, 4) 생성형 AI: 생성형 AI를 활용해 생성한 이미지 등이 있을 수 있습니다. 단, 업로드할 파노라마 이미지는 2:1 비율의 equirectangular 형식이어야 합니다.

업로드한 이미지의 파일명이 영어로 작성되어있는지 확인해 주세요. 한글이나 특수문자가 포함된 경우 이미지 분할 기능이 정상적으로 작동하지 않습니다.

설정 값은 사용자가 원하는 이미지의 표현 방향에 따라 달라질 수 있습니다. 일반적인 권장 값은 다음과 같습니다. 1) 시야각(FoV): 실내건축 분야에서 이미지를 렌더링할 때 사용하는 시야각(FoV) 값은 90도에서 120도 사이입니다. 2) 고도각(Phi): 고도각 값은 0도로 설정하여 인간의 눈높이에 해당하는 고도의 이미지를 얻을 수 있습니다. -값으로 설정할 경우, 공간의 바닥을, +값으로 설정할 경우, 공간의 천장을 바라보는 이미지를 얻을 수 있습니다. 3) 회전각 간격(Theta Step): 회전각 간격을 1도로 설정하면 360장의 이미지를, 10도로 설정하면 총 36장의 이미지를 생성할 수 있습니다. 원하는 분할 간격에 따라 적절히 설정해 주시면 됩니다.

문의처

■ 개발기관 : 연세대학교
■ 메일주소 : leejinkook@yonsei.ac.kr
